Model S-2007

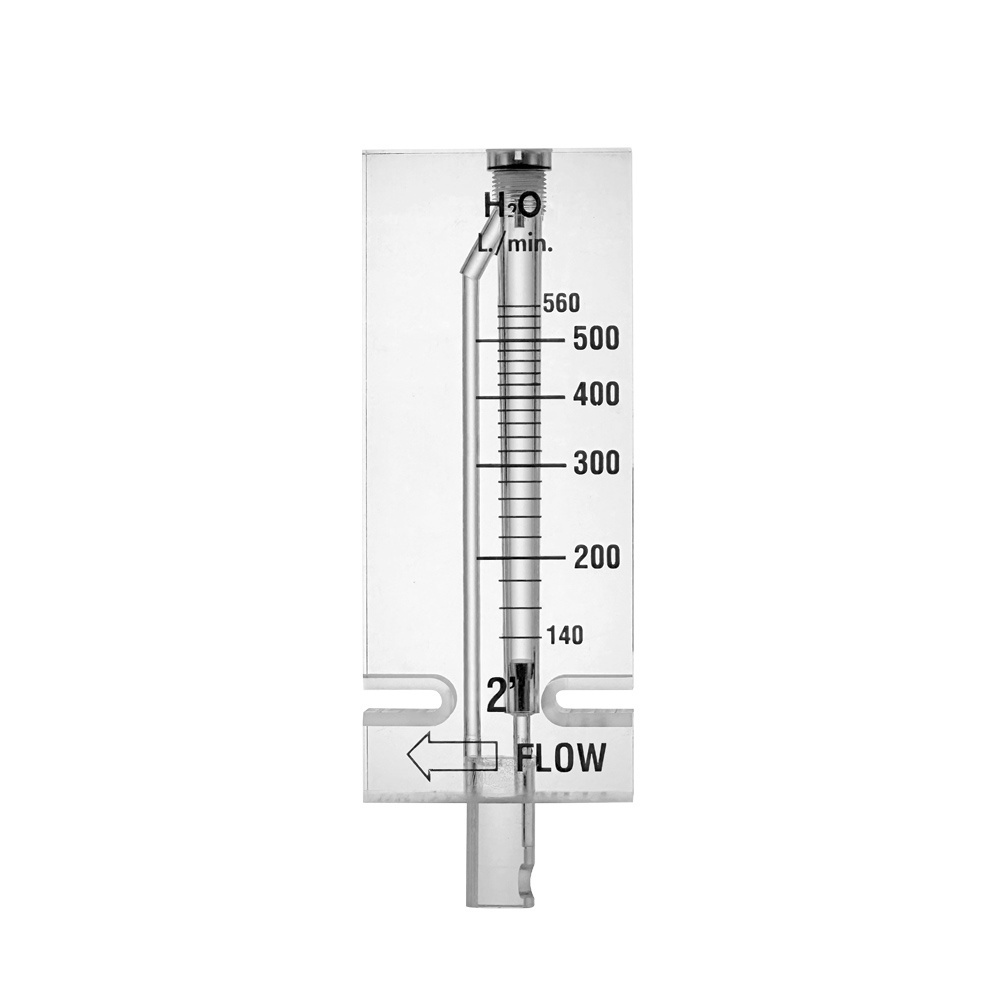

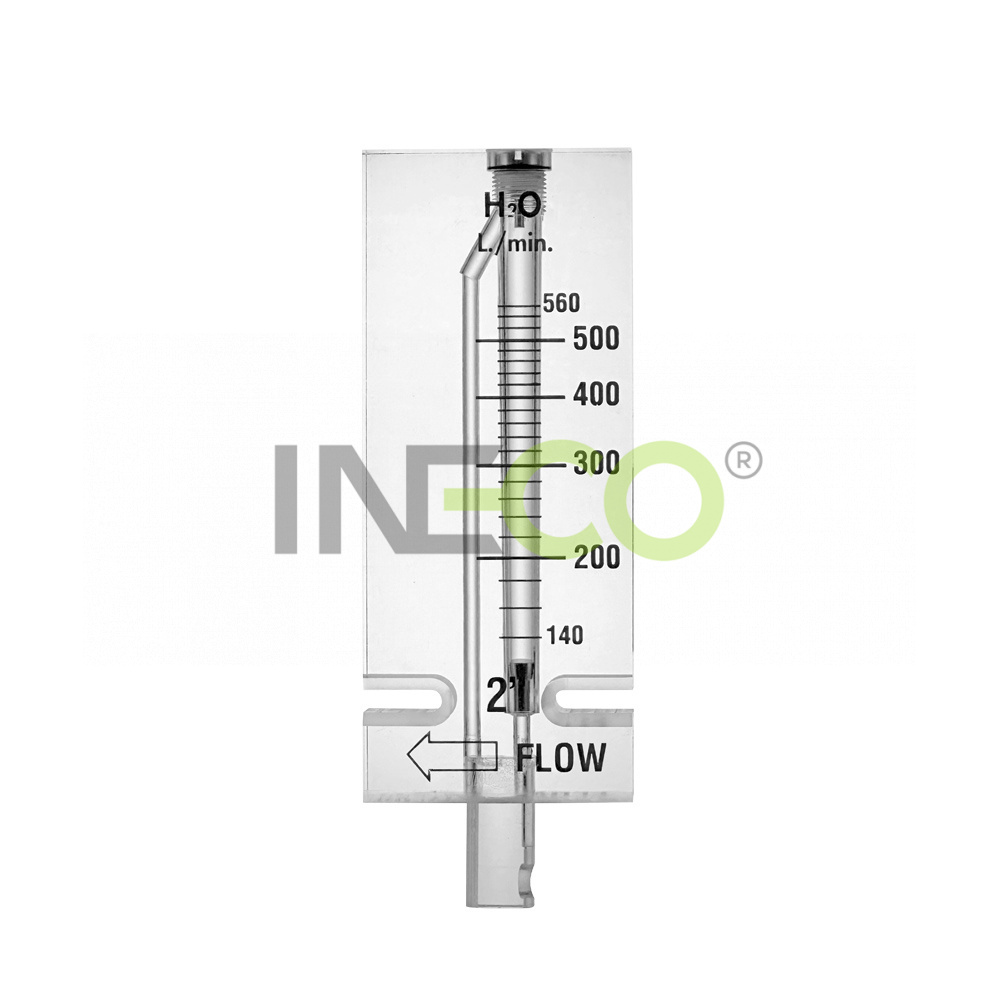

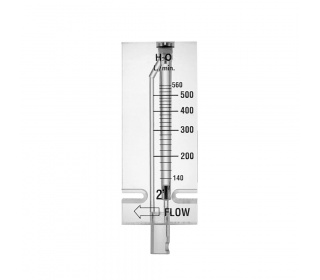

Der Durchflussmesser S-2007 verwendet das Pitotrohrprinzip zur Messung. Der Körper des Durchflussmessers besteht aus Polymethacrylat-PMMA mit einer maximalen Wärmebeständigkeit von 70 ° C. Der Durchflussmesser wird mit zwei Metallbändern am Rohr befestigt.

Max. Temperaturbeständigkeit:  70 °C
Maximaler geprüfter Druck:  10 bar
Genauigkeit: +/- 10 %.


Typ

Wasser l/min max.

DN

Ø

S-40 330 40 1 ½“
S-50 560 50 2”
S-65 900 65 2 ½“
S-80 1200 80 3”
S-100 2000 100 4”
S-125 3000 125 5”
S-150 4500 150 6”
S-200 7200 200 8”



Hinweis

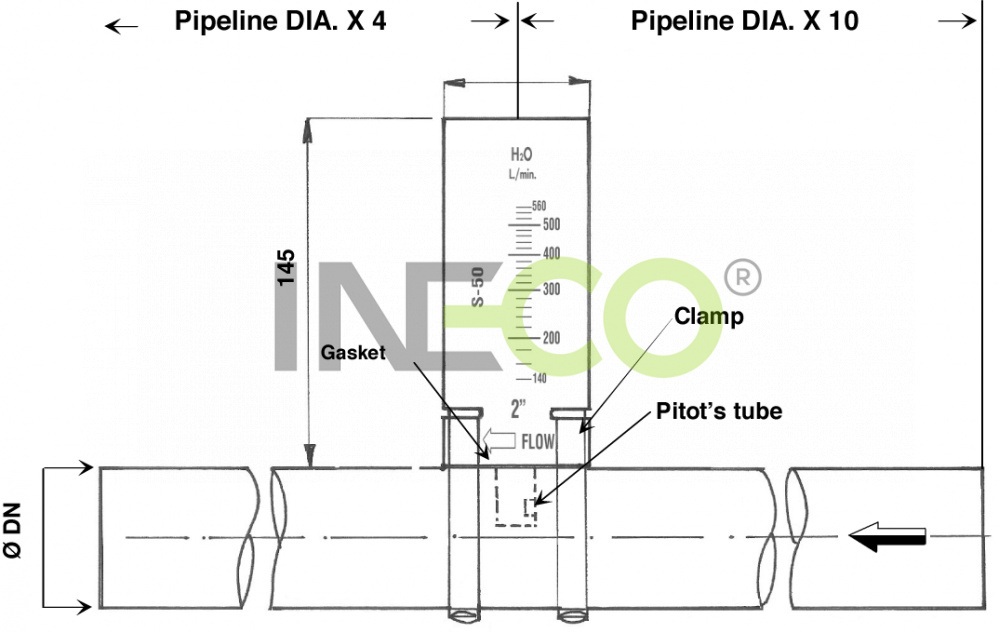

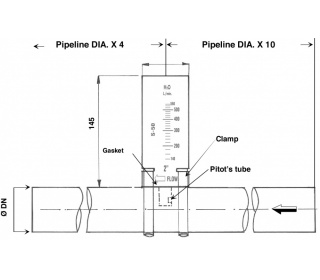

Der Durchflussmesser muss in die Position gebracht werden, die für die Genauigkeit der Messung unerlässlich ist. Das vor dem Durchflussmesser liegende Rohr sollte flach in der Länge von 10x der Rohrabmessung (10 x DN) und hinter dem Durchflussmesser flach in der Länge von 4x der Rohrabmessung (4 x DN) sein.





Der Durchflussmesser S-2007Der Durchflussmesser S-2007 Maßangaben
