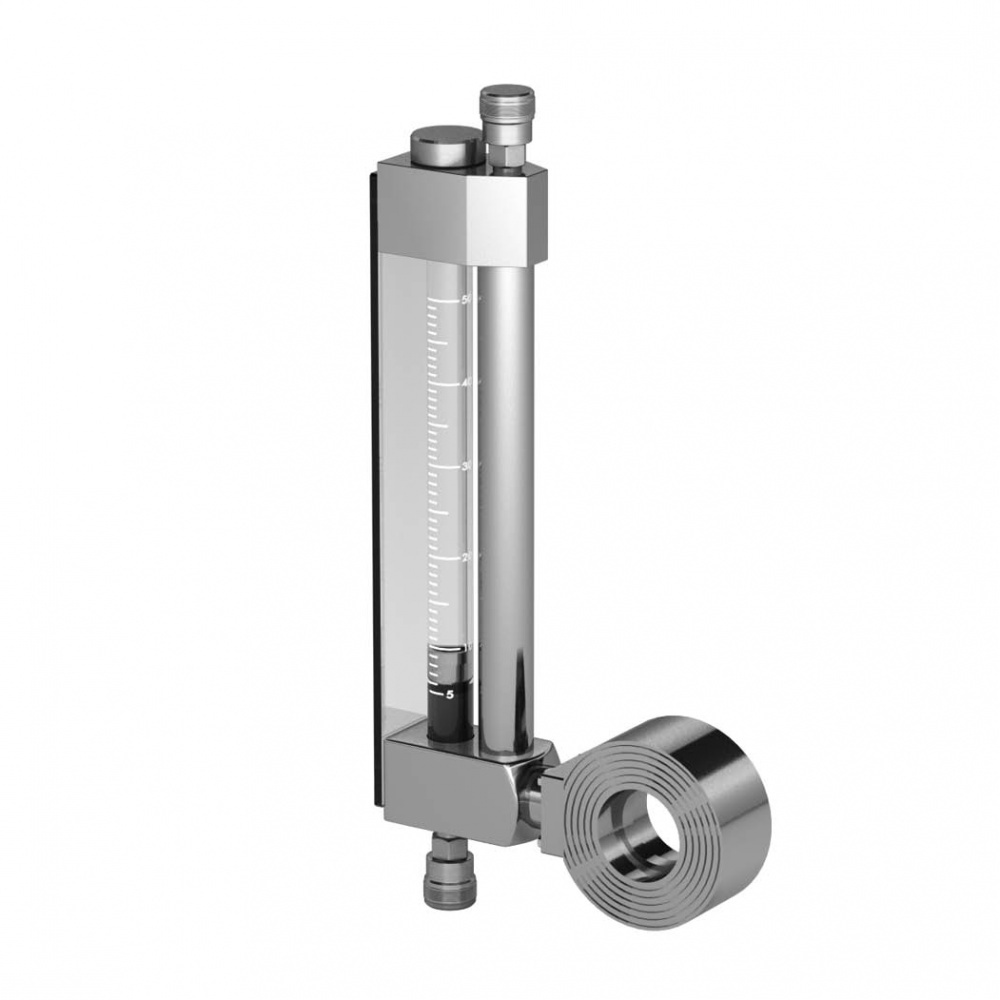

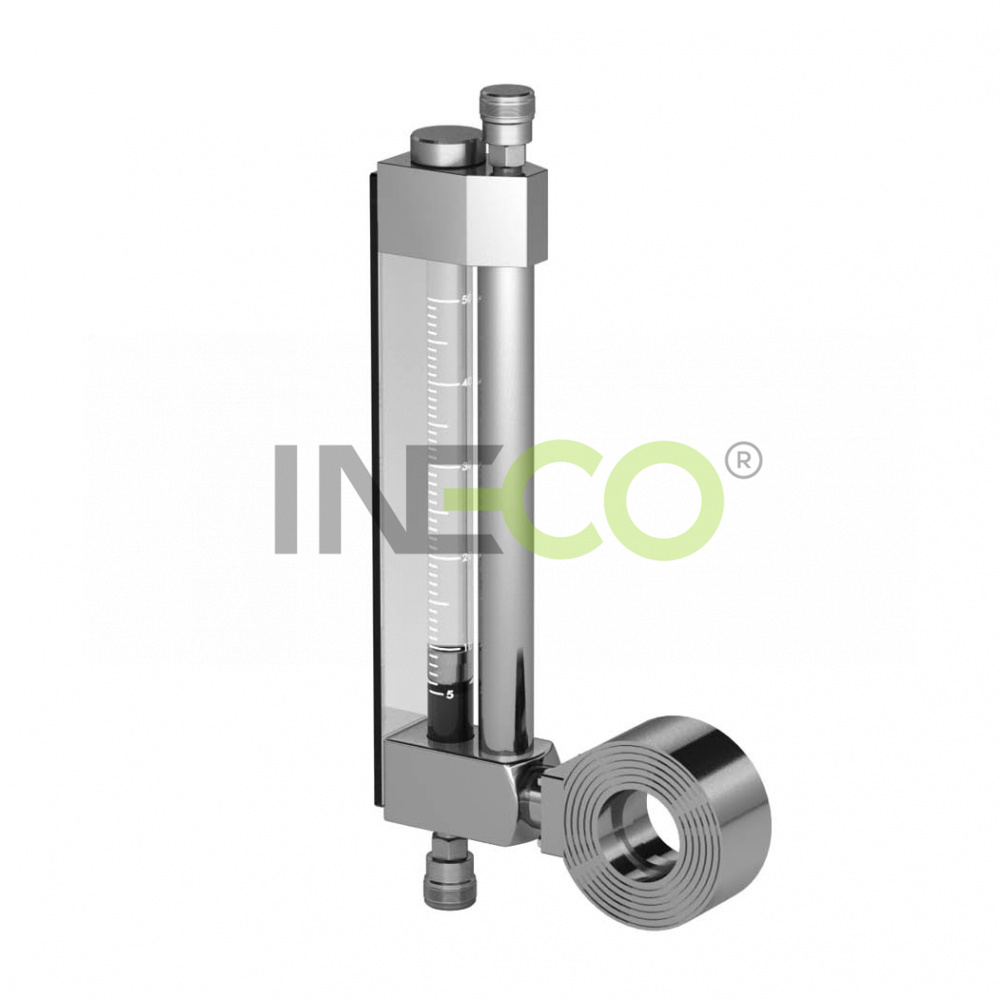

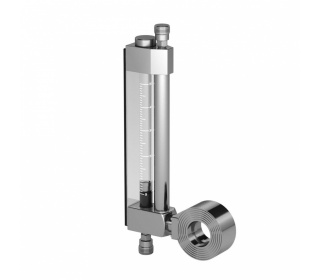

Gelenkdurchflussmesser mit Zwischenflanschanschluss model T
Gelenkdurchflussmesser mit Zwischenflanschanschluss mit Messblende

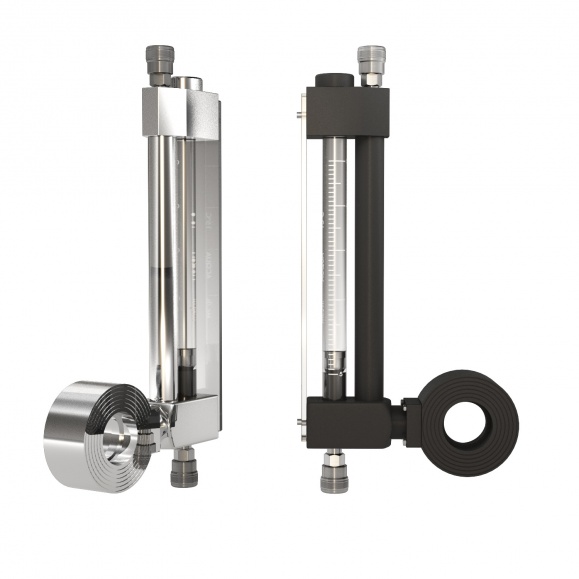

Die Durchflussmesser vom Typ „T“ mit Messblende sind zur Prüfung großer Durchflüsse geeignet. Das Gehäuse des Durchflussmessers besteht aus Polykarbonat (max. Temperaturbeständigkeit 120 °C) oder Polysulfon (max. Temperaturbeständigkeit 160 °C). Bei Verwendung von geeigneten Werkstoffen können die Durchflussmesser auch zum Messen chemisch aggressiver Flüssigkeiten eingesetzt werden. Der Durchflussmesser kann an horizontale oder vertikale Rohrleitungen mit aufsteigendem oder absteigendem, rechtem oder linkem Durchfluss befestigt werden.
Auf Anfrage kann das Messgerät ferngesteuert und mit der Anzeige
min./max. Durchfluss geliefert werden. PN25 und PN40.
Maximaler geprüfter Druck: 16 bar.
Genauigkeit: +/-5 %.
 |
|

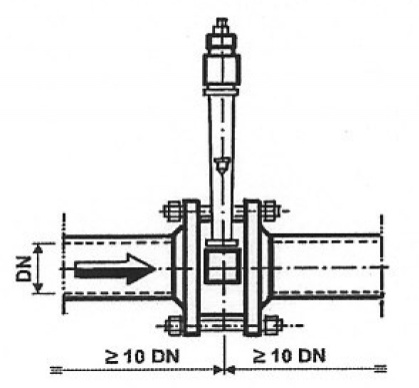

Hinweis: muss so angebracht werden, dass vor und hinter ihm eine gerade Rohrleitung in der Länge der 10-fachen Rohrnennweite (10 x DN) vorhanden bleibt. Dies ist wegen der Genauigkeit der Messung unbedingt einzuhalten. |
 |
 |
 |
| Typ |
Wasser |
UNI PN 10 |
ASA 150 | ||||
| DN | A |
B |
DN |
A | B | ||
| T-40 | 25 | 40 | 92 |
110 |
1 ½“ | 83 |
131 |
| T-50 | 50 |
50 |
107 |
120 |
2” | 102 |
138 |
| T-65 | 80 |
65 | 127 |
130 |
2 ½“ | 121 |
148 |
| T-80 | 130 | 80 | 142 |
138 |
3” | 134 |
154 |
| T-100 | 200 |
100 | 162 | 149 | 4” | 172 |
173 |
| T-125 | 300 |
125 |
192 | 164 |
5” | 194 |
184 |
| T-150 | 450 |
150 | 218 |
177 | 6” | 220 |
197 |
| T-200 | 800 | 200 |
270 |
205 |
8” | 277 |
225 |
| T-250 | 1000 | 250 | 328 | 281 | 10" | 337 | 285 |
| T-300 | 1000 | 300 | 378 | 308 | 12" | 406 | 319 |
| Model |
Variante der Ausführung - Durchfluss (m3/h) | |||||||
| T-40 | 5 |
6 | 8 | 12 | 15 | 18 | 22 | 25 |
| T-50 | 8 |
12 | 18 | 22 | 25 | 30 | 40 | 50 |
| T-65 | 25 |
30 | 40 | 50 | 60 | 80 | ||
| T-80 | 30 |
40 | 50 | 60 | 80 | 100 | 130 | |
| T-100 | 50 |
60 | 80 | 100 | 120 | 130 | 150 | 200 |
| T-125 | 100 |
120 | 160 | 200 | 270 | 300 | ||
| T-150 | 100 |
120 | 150 | 200 | 270 | 300 | 350 | 450 |
| T-200 | 220 |
420 | 640 | 800 | ||||
| T-250 | 350 |
450 | 500 | 600 | 800 | 1000 | 1200 | 1500 |
| T-300 | 500 |
600 | 800 | 1000 | 1200 | 1500 | ||
