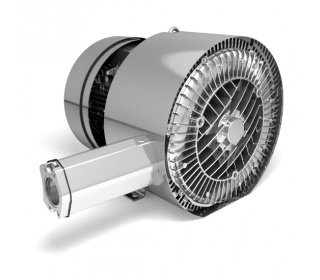

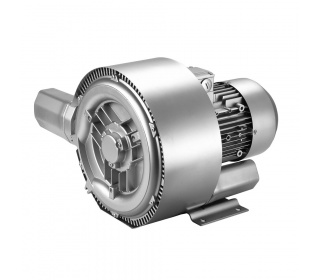

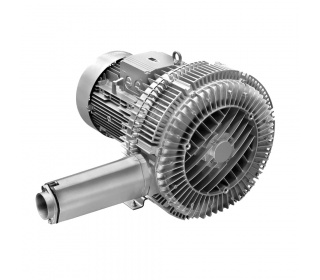

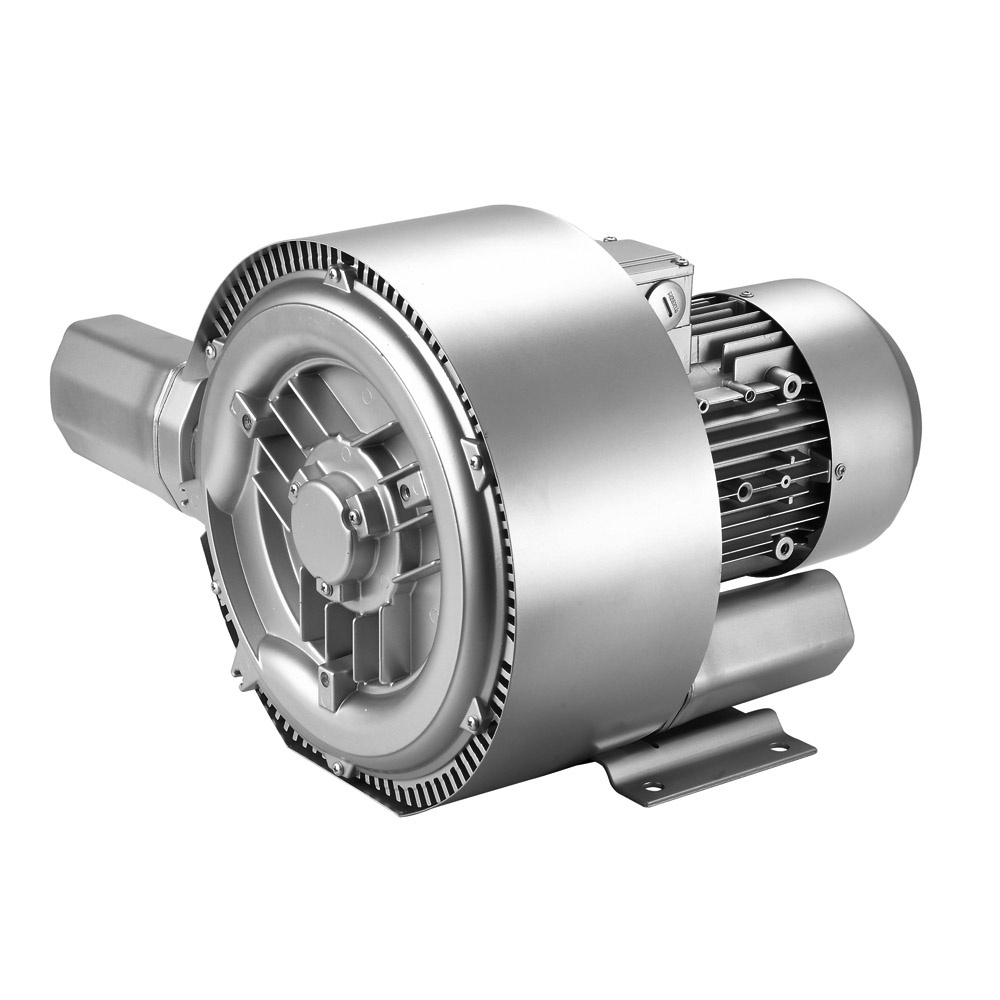

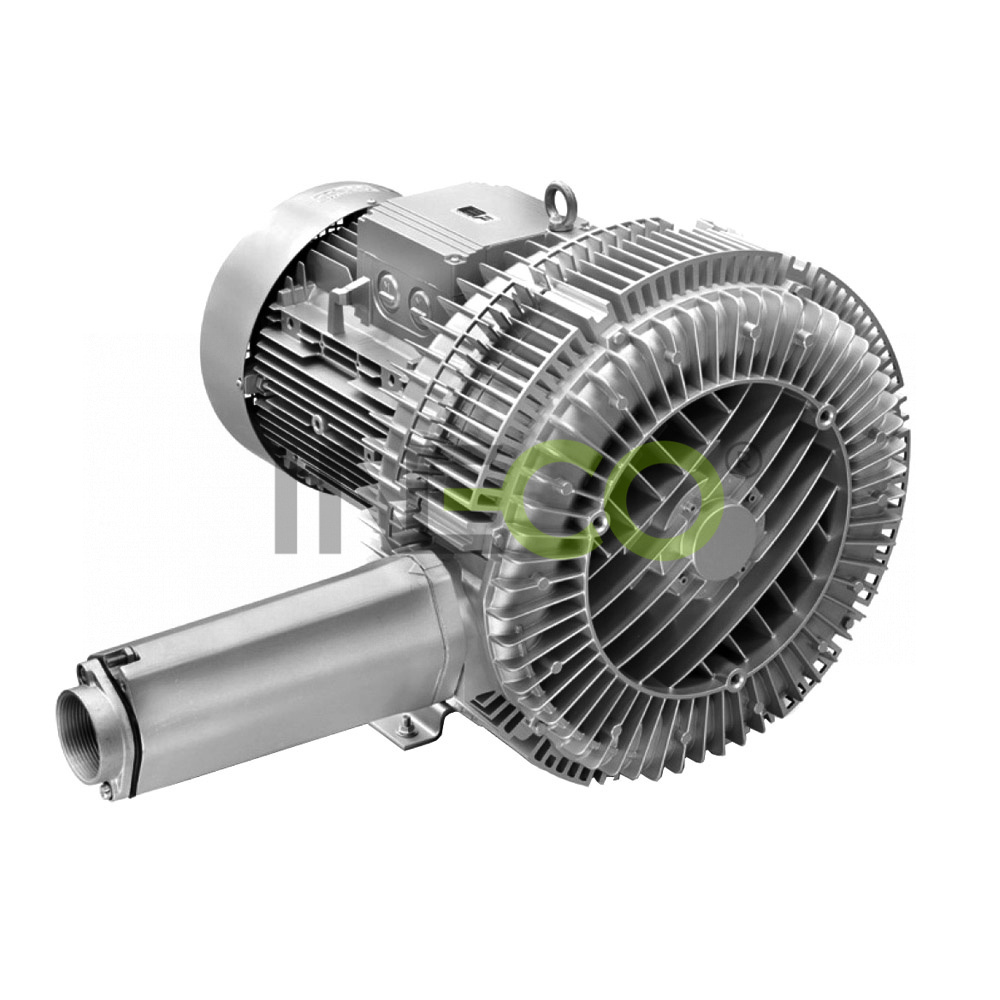

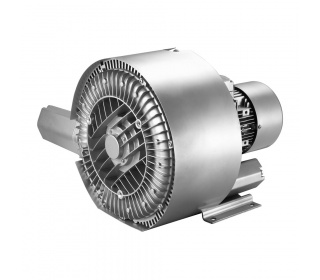

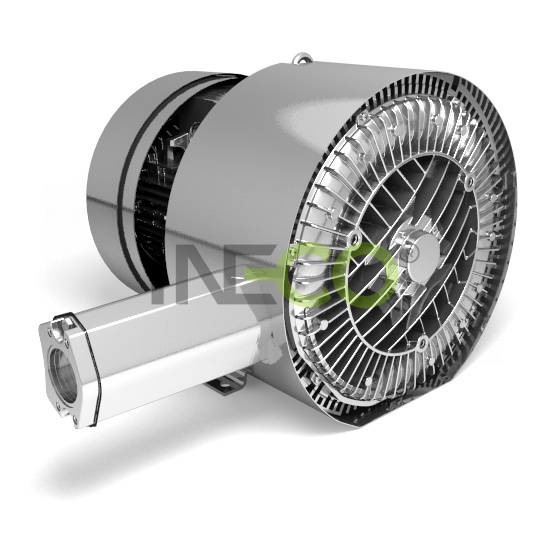

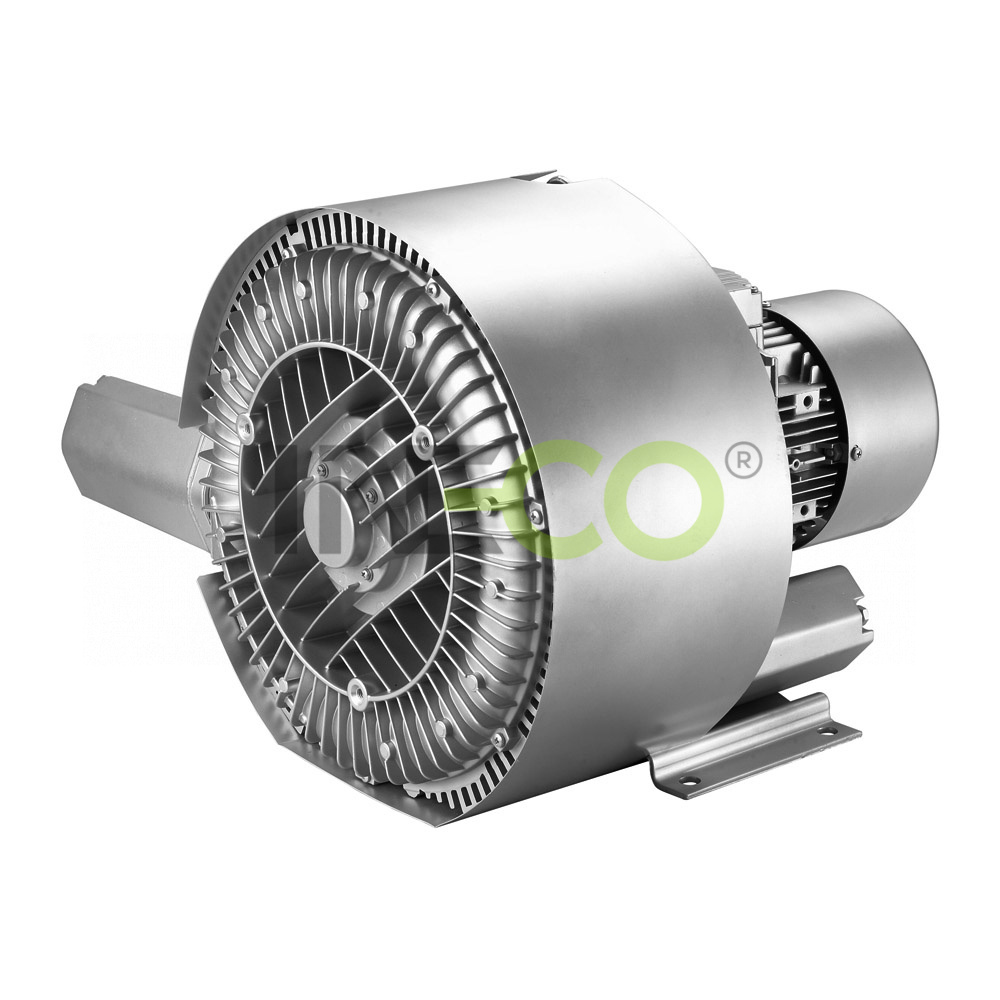

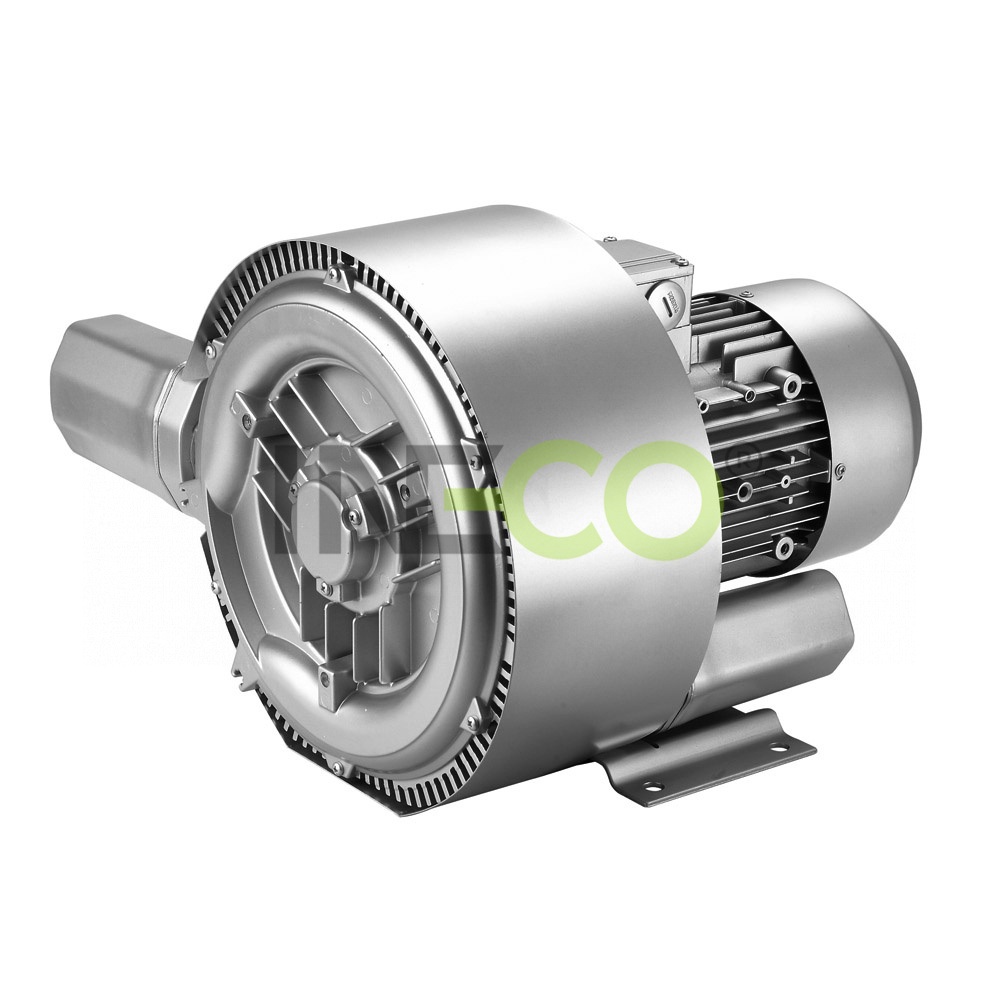

INW Zweistufige Verdichter / Vakuumpumpen mit Seitenkanal

Merkmale:



  • umfangsreiche Verwendung
  • geringe Ansprüche an Wartung
  • ölfreier Betrieb
  • geringe Geräuschentwicklung
  • geringe Gewicht
  • große Auswahl an Typen und Leistungen
  • einfache Montage und Demontage
  • Minimum der beweglichen Teile
  • breites Spektrum der Anwendungen - ob Verdichter oder Luftpumpe



Anwendungsbereich:



  • Belüftungsverfahren in den Abwasserkläranlagen
  • Sauerstoffanreicherung des Zuchtteichwassers
  • Schwimmbecken – Unterwassermassage, Luftsprudelbad, Filterspülung
  • Durchmischen (Belüftung) der Lösungen beim Galvanisierungsverfahren
  • Staubsammlung, Luft-Messer
  • Druckluftförderung des Mehles, Weizens und Granulats, der Kapseln, der synthetischen Fasern, usw.
  • Vakuum-Reinigungssystem – Industriesauger, Filterreinigung
  • Elektroindustrie - Abblasen der Komponenten, gedruckten Schaltungen
  • Textilindustrie – Absaugung der Produktionsabfälle
  • Gesundheitstechnik– zahnärztliche Absaugeanlagen
  • Handhabung mithilfe von Saugbogen, Blättern und Haltung der Gegenstände mit Vakuum, Verpacken durch Heißluftschrumpfen
  • Drucktechnik – Halten der Blätter mit Unterdruck





Arbeitsweise:



Das Gas wird in den Innenraum des Geräts durch Saugstutzen mit einem integrierten Schalldämpfer angesaugt (1). Im Seitenkanal (2) wird ihm vom Laufrad (3) seine Geschwindigkeit abgegeben und das Gas wird zugleich durch die Fliehkraft an Umfang des Verdichtungsraums gedrückt. Auf diese Art, in der Spirale wird das Gas wieder bis zum Druckstutzen (4) gedrückt, durch den es nach außen austritt. Im Falle der mehrstufigen Verdichter fließt das Gas durch mehr aufeinander folgende Verdichtungsräume durch, womit höhere Druckdifferenzen erreicht werden.







princip_postranny_kanal

Typ Saug-
leis-
tung
(m3/h)
Druck/
Vakuum
(mbar)
Motor (IP55), 50 Hz, (60 Hz)* Geräuschent-
wicklung
(dB)
Ge-

wicht

(kg)

Anschluss
des Ver-

dichters
(Innenge-

winde)

Aufnahmel-

eistung

Spannung Strom
(kW) (V) (A)

 Dreiphasig

INW 220 H26 88 240/210 0,7 200-240 ∆ / 345-415 Y 3,8 ∆ / 2,2 Y 55 15 G 1¼”
INW 320 H26 110 230/200 0,85 200-240 ∆ / 345-415 Y 4,2 ∆ / 2,4 Y 58 17 G 1¼”
INW 320 H36 110 290/280 1,3 200-240 ∆ / 345-415 Y 5,7 ∆ / 3,3 Y 58 20
G 1¼”
INW 420 H36 150 280/280 1,6 200-240 ∆ / 345-415 Y 7,5 ∆ / 4,3 Y 66 24 G 1½”
INW 420 H46 150 420/330 2,2 200-240 ∆ / 345-415 Y 9,7 ∆ /5,6  Y 66 27 G 1½”
INW 520 H46 230 410/340 3,0 200-240 ∆ / 345-415 Y  12,5 ∆ / 7,2 Y 72 39 G 2”
INW 520 H57 230 440/390 4,0 345-415 ∆ 9,5 ∆ / 5,5 Y 72 43 G 2”
INW 720 H16 320 190/200 2,2 200-240 ∆ / 345-415 Y 9,7 ∆ / 5,6 Y 73 42 G 2”
INW 720 H26 320 260/280 3,0 200-240 ∆ / 345-415 Y 12,5 ∆ / 7,2 Y 73 47 G 2”
INW 720 H37 320 380/360 4,3 345-415 ∆ 10,0 ∆ / 5,8 Y 73 53 G 2”
INW 720 H47 320 500/440 5,5 345-415 ∆ 13,3 ∆ / 7,7 Y 73 66
G 2”
INW 720 H57 320 570/440 7,5 345-415 ∆ 16,7 ∆ / 9,6 Y 73 71 G 2”
INW 820 H17 520 260/280 5,5 345-415 ∆ / 600-720 Y 13,3 ∆/ 7,7 Y 74 83 G 2½”
INW 820 H27 520 400/400 7,5 345-415 ∆ / 600-720 Y 16,7 ∆/ 9,6 Y 74 85 G 2½”
INW 820 H37 520 600/430 11,0 345-415 ∆ / 600-720 Y 28,0 ∆/ 16,2 Y 74 111 G 2½”
INW 820 H47 520 670/460 15,0 345-415 ∆ / 600-720 Y 32,5 ∆/ 18,8 Y 74 120 G 2½”
INW 920 H17 1110 270/300 12,5 345-415 ∆ / 600-720 Y 28,0 ∆/ 16,2 Y 74 187 G 4”
INW 920 H27 1110 370/410 16,5 345-415 ∆ / 600-720 Y 35,0 ∆/ 20,0 Y 74 189 G 4”
INW 920 H37 1110 500/440 20,0 345-415 ∆ / 600-720 Y 40,0 ∆/ 23,0 Y 74 191
G 4”
INW 920 H47 1110 590/440 25,0 345-415 ∆ / 600-720 Y 52,0 ∆/ 30,0 Y 74 193
G 4”
 Einphasig
INW 220 A21 88 240/210 0,7 200-240 4,5 55 16  G 1¼”
INW 320 A31 120 280/240 1,1 200-240 7,3 58 17  G 1¼”
INW 420 A31 150 290/280 1,5 200-240 9,0 66 27 G 1½”

* 60 Hz Angaben auf Anforderung.



Verdichter und Vakuumpumpen INW mit SeitenkanalDatenblätter (pdf/2MB)



Hochdruck Verdichter / Vakuumpumpen mit Seitenkanal INW werden als Luftpumpe oder Verdichter im Dauerbetrieb mit der in der Arbeitskurve angeführten Leistung eingesetzt. Zur Verfügung stehen Motoren in standardmäßiger Ausführung für die Eingangsspannung: 50 Hz und 60 Hz. Die Verdichter / Vakuumpumpen verfügen der internationalen Klassifizierung nach über folgende Schutzart: IP 54 (Staub- a Spritzwasserschutz).


Die Motoren wurden nach DIN EN 60 034/IEC 34-1 und Temperaturklasse F entwickelt. Die dreiphasigen Geräte haben eine zulässige Toleranz +/- 10% bei konstanter Spannung und +/- 5% bei schwankender Spannung, die einphasige Geräte wurden mit einer +/- 5% zulässiger Toleranz entworfen. Sollten aber nur 90 % des höchstzulässigen Überdrucks genutzt werden, erhöht sich die zulässige Schwankungsbreite auf den Wert +/- 10%. Die Toleranz der Frequenz beträgt maximal +/- 2%.

Leistungskurven INW Zweistufige

Verdichter / Vakuumpumpen mit Seitenkanal

nahlad_krivky_dvojtupnove_254

Temperaturkurven INW Zweistufige

Verdichter / Vakuumpumpen mit Seitenkanal


Temperaturkurven Seitenkanalverdichter INW 1stufige

Maßangaben INW Zweistufige

Verdichter / Vakuumpumpen mit Seitenkanal

INW

Sollten Sie an der Ausarbeitung eines Preisangebots interessiert sein, füllen Sie bitte unseren Anfragebogen aus.

logo_rohs_55

Die Gebläse/Luftpumpen INW entsprechen den Anforderungen

der Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

logo-ce_46

Die Gebläse und Luftpumpen INW mit Seitenkanal entsprechen der Maschinen-Richtlinie der Europäischen Gemeinschaft (CE).
