model OP

Für großen Durchfluss

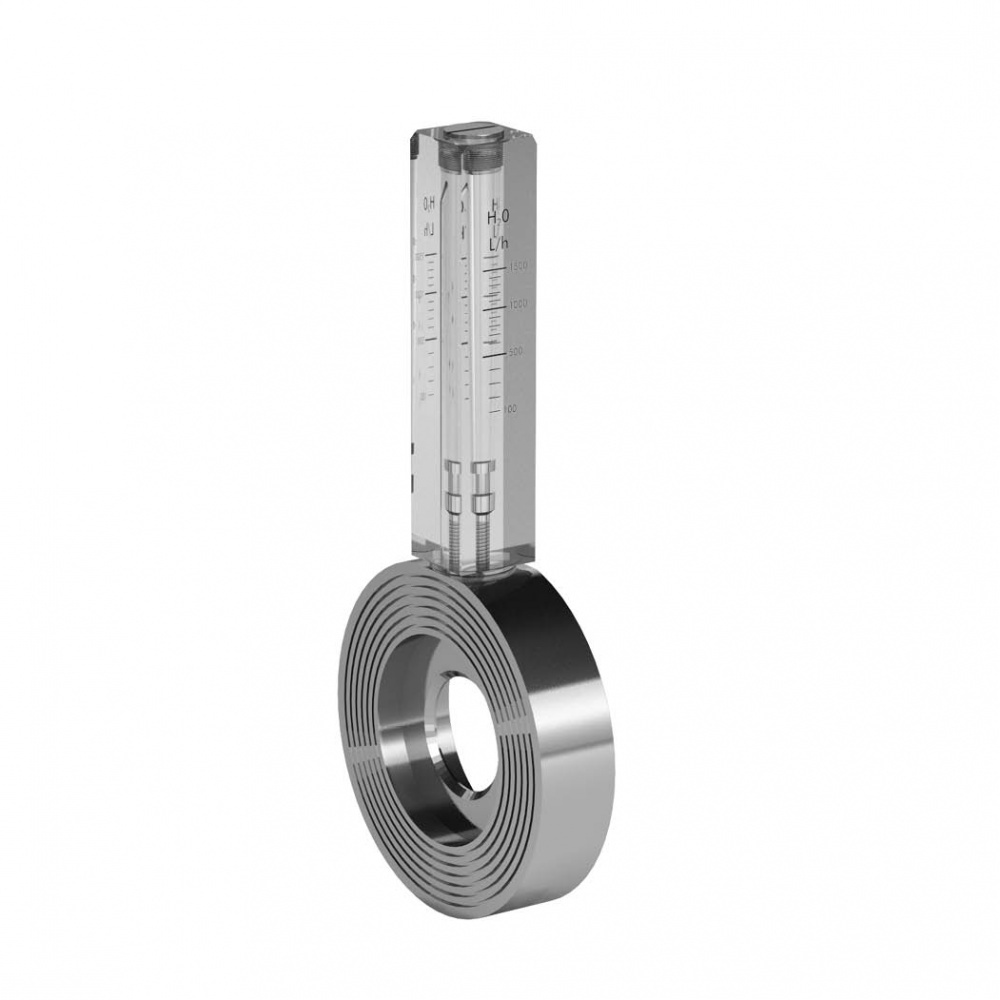

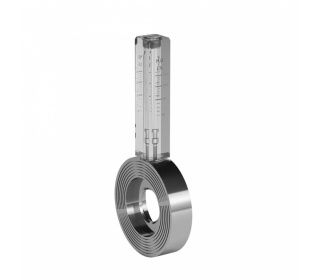

Der OP Durchflussmesser ist kompakt, leicht und mit einem Sichtteil des Messbereichs im transparenten Teil des stoßfesten Polymethylmethakrylat (PMMA) ausgestattet. Die max. Temperaturbeständigkeit beträgt 70 °C. Dieser Durchflussmesser wird dort eingesetzt, wo die Prüfung und Messung eines großen Bereichs beim Raummangel notwendig ist. Er ist nur für horizontale Rohrleitungen geeignet. Die Wartungen und Reinigungen des Akrylatmessgeräts
verlaufen sehr einfach. Die Baureihe der „OP“ Durchflussmesser ist für Abwasseranlagen, nichtbrennbare Flüssigkeiten, Weinindustrie, Heizwerke usw. gut geeignet.

Max. Temperaturbeständigkeit: 70 ℃.
Max. geprüfter Druck bei der Metallausführung: 16 bar.
Max. geprüfter Druck bei der Kunststoffausführung: 8 bar.
Genauigkeit: +/- 5 %.

Typ

Max. mögliche Bereiche

WASSER m3/h

UNI PN 10
 ASA 150
DN A
B
DN
A B
OP-40 11-15 - 24 - 32 40 92
288
1 ½“ 83
279
OP-50 25 - 35 - 54 - 70 50
107
304
2” 102
298
OP-65 40 - 54 - 80 - 110  65 127
323
2 ½“ 121
317
OP-80 70 - 95 - 130 - 180  80 142

338

3” 134
331
OP-100 80 - 110 - 180 - 250  100 162 358 4” 172
368
OP-125 160 - 220 - 300 - 400 125
192 388
5” 194
390
OP-150 180 - 250 - 400 - 520  150 218
414 6” 220
416
OP-200 320 - 420 - 700 - 900 200
273

469

8” 277
473






model_op-1_600

op_nakres_574

Hinweis:



Der Durchflussmesser muss

so angebracht werden,

dass vor und hinter ihm

eine gerade Rohrleitung

 in der Länge der 10-fachen

Rohrnennweite (10 x DN)

vorhanden bleibt.

Dies ist wegen der

Genauigkeit der

Messung unbedingt einzuhalten.
