Sichtanzeigen des Durchflusses mit Schauglas model W

Sichtanzeigen des Durchflusses mit Schauglas

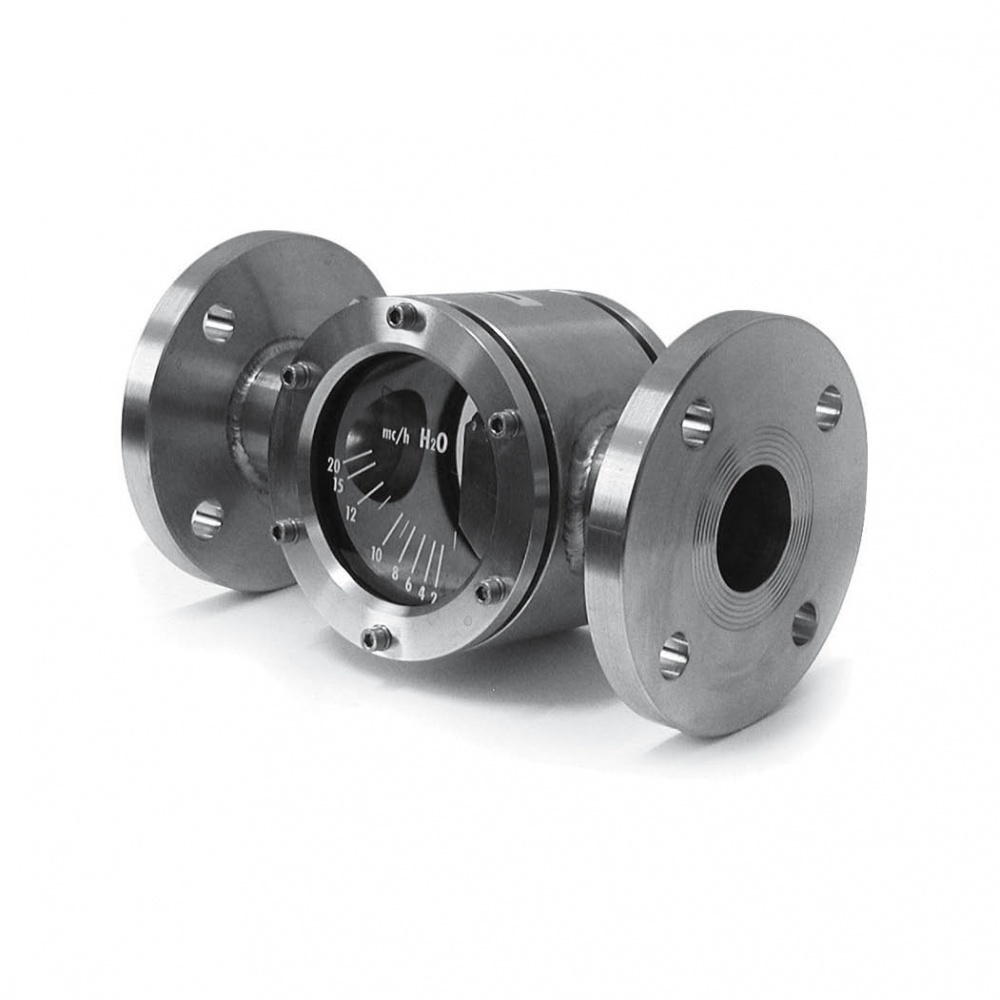

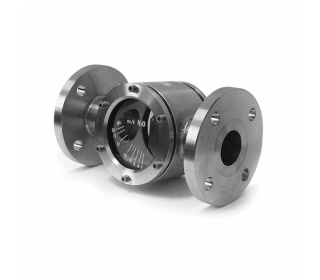

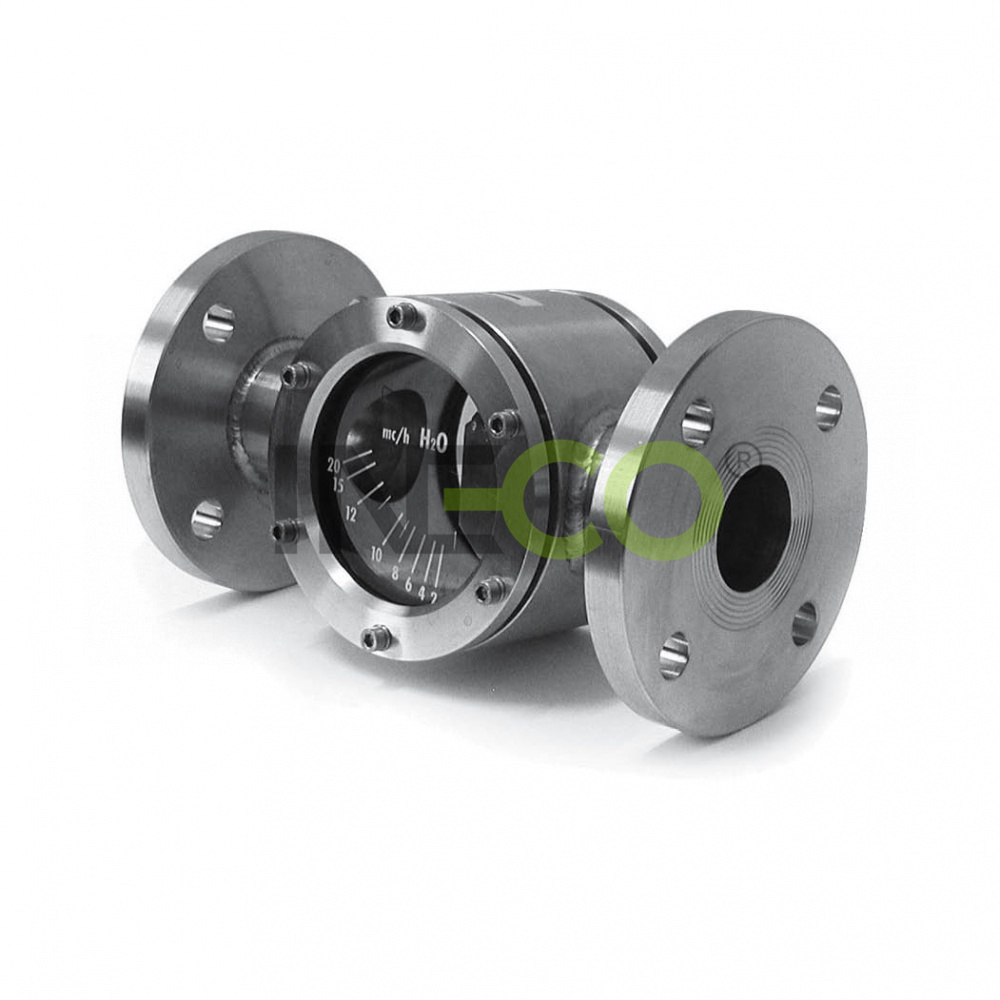

Die Sichtanzeigen des Durchflusses mit Schauglas Ausführung „W“ sind Anzeigen des Durchflusses für die Sichtprüfung der Flüssigkeiten in industriellen Prozessen und für mechanische Außenerkennung der sehr verunreinigten Flüssigkeiten. Die Durchflussmesser werden aus verschiedenen Werkstoffen mit beweglicher Schaufelanzeige des freien Durchflusses hergestellt. Der Durchflussmesser kann einen achsialen Gewinde- oder Flanschanschluss haben. Mit der eingebauten NBR Dichtung liegt die Temperaturbeständigkeit der Durchflussmesser bei 100 °C, mit Teflondichtung bei 250 °C. Die Durchflussmesser können nur an der horizontalen Rohrleitung befestigt werden. Je nach Wunsch können die Durchflussmesser für PN16, PN25, PN40 hergestellt werden.

Max. Temperaturbeständigkeit: 250 ℃.
Maximaler Betriebsdruck: 10 bar, PN16, PN25, PN40.
Genauigkeit: +/- 10 %.



wop_274
w_nakresa_274


Typ

 m3/h max.

A
Flansche DN Gewinde (“)
W-40 12 260 40 1 ½“
W-50 20 280 50 2”
W-65 40 300 65 2 ½“
W-80 60 330 80 3”
W-100 100 400 100 4”
W-125 150 420 125 5”
W-150 200 420 150 6”
W-200 250 520 200 8”

Sollten Sie an der Ausarbeitung eines Preisangebots interessiert sein, füllen Sie bitte unseren Anfragebogen aus.
