model PD

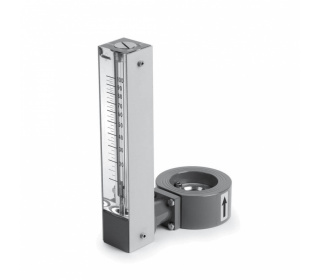

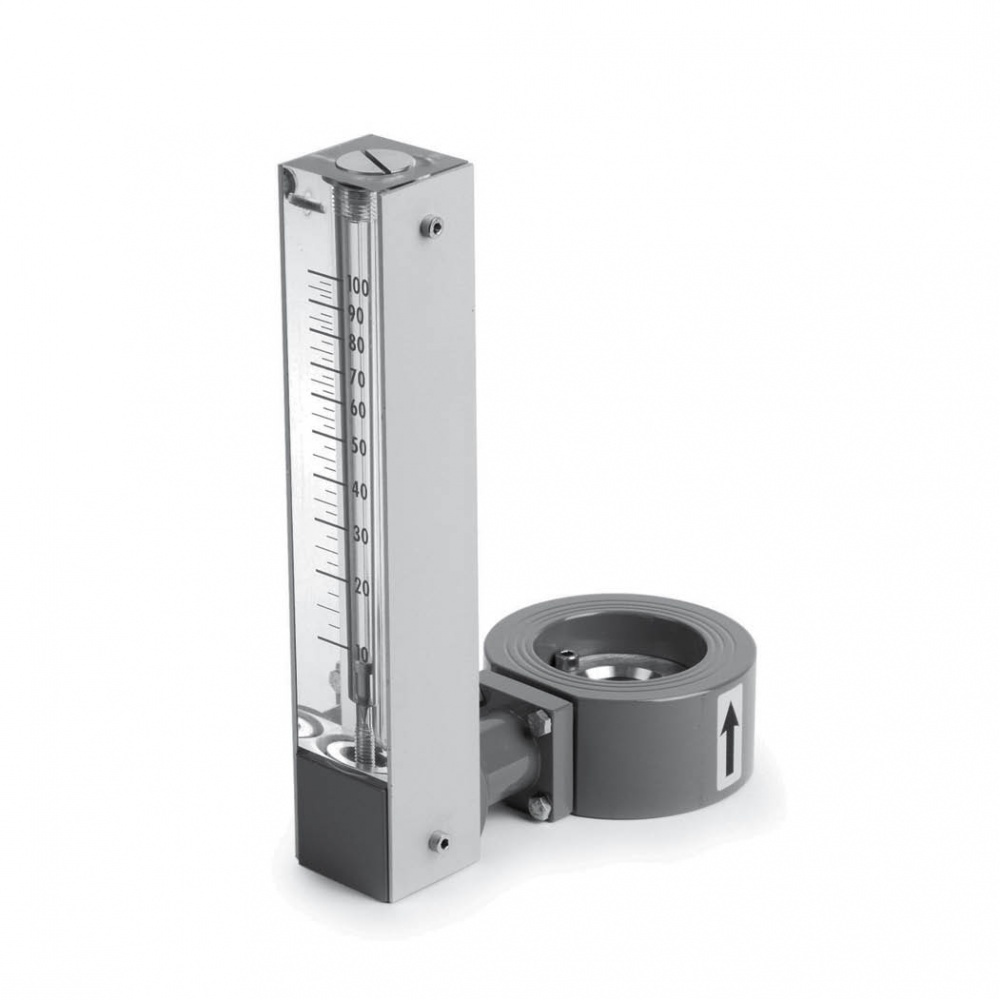

Der PD Durchflussmesser ist kompakt, leicht und mit einem Sichtteil des Messbereichs im transparenten Teil des stoßfesten Polymethylmethakrylat (PMMA) ausgestattet. Die max. Temperaturbeständigkeit beträgt 70 °C. Dieser Durchflussmesser wird dort eingesetzt, wo die Prüfung und Messung eines großen Bereichs beim Raummangel notwendig ist. Er ist nur für horizontale Rohrleitungen geeignet. Die Wartungen und Reinigungen des Akrylatmessgeräts verlaufen sehr einfach. Die Baureihe der „PD“ Durchflussmesser ist für Abwasseranlagen, nichtbrennbare Flüssigkeiten, Weinindustrie, Heizwerke usw. gut geeignet.

Max. Temperaturbeständigkeit:
70 ℃.
Max. geprüfter Druck bei der Metallausführung: 16 bar.
Max. geprüfter Druck bei der Kunststoffausführung: 8 bar.
Genauigkeit: +/- 5 %.

Typ

Max. mögliche Bereiche

WASSER m3/hodl/h

UNI PN 10
 ASA 150
DN A
B
DN
A B
PD-40 11 - 15 - 24 - 32 40 92
110
1 ½“ 83
107
PD-50 25 - 35 - 54 - 70 50
107
120
2” 102
123
PD-65 40 - 54 - 80 - 110
 65 127
130
2 ½“ 121
127
PD-80 70 - 95 - 130 - 180
 80 142

138

3” 134
134
PD-100 80 - 110 - 180 - 250
100 162 149 4” 172
154
PD-125 160 - 220 - 300 - 400
125
192 164
5” 194
165
PD-150 180 - 250 - 400 - 520
150 218
177 6” 220
178
PD-200 320 - 420 - 700 - 900
200
273
205
8” 277
207





pd_mala_600
pd_nakres_953
Hinweis:

Der Durchflussmesser muss so angebracht werden, dass vor und hinter ihm eine gerade Rohrleitung in der Länge der 10-fachen Rohrnennweite (10 x DN) vorhanden bleibt. Dies ist wegen der Genauigkeit der Messung unbedingt einzuhalten.
